SDG6000X-E系列函數/任意波形發生器 主要特性- 等性能雙通道，最大輸出頻率500 MHz
- 2.4 GSa/s采樣率，16 bit 垂直分辨率
- 脈沖信號最大頻率120 MHz；上升/下降時間可調，最快可達2 ns
- 逐點輸出任意波，波形長度2~8 Mpts
- 可作為噪聲信號發生器
產品概述
多合一信號發生器 · 連續波形發生器——最高頻率可達500 MHz
· 脈沖信號發生器——最快上升、下降時間可達2 ns，低抖動，脈寬和沿精細可調
· 函數/任意波形發生器——6種標準波形以及高達190多種內置任意波形
· 噪聲信號發生器——可輸出帶寬可調高斯白噪聲

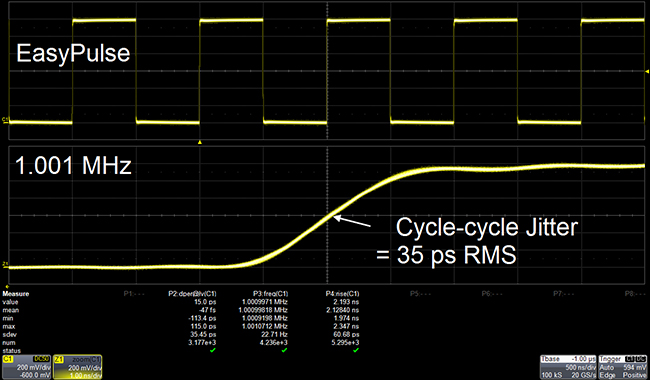

創新的EasyPulse 技術 DDS 方法輸出方波/脈沖時, 如果采樣率和輸出頻率不成整數倍關系，將產生一個采樣周期的抖動。采用 EasyPulse 技術可克服這個缺陷；產生低抖動的方波和脈沖信號，此外還具有以下優勢：
· 脈沖頻率最高可達120 MHz
· 上升和下降時間分別可設置，最快可達2 ns
· 脈寬精細可調，最小可達3.2 ns
· 占空比低至0.001%
· 低抖動

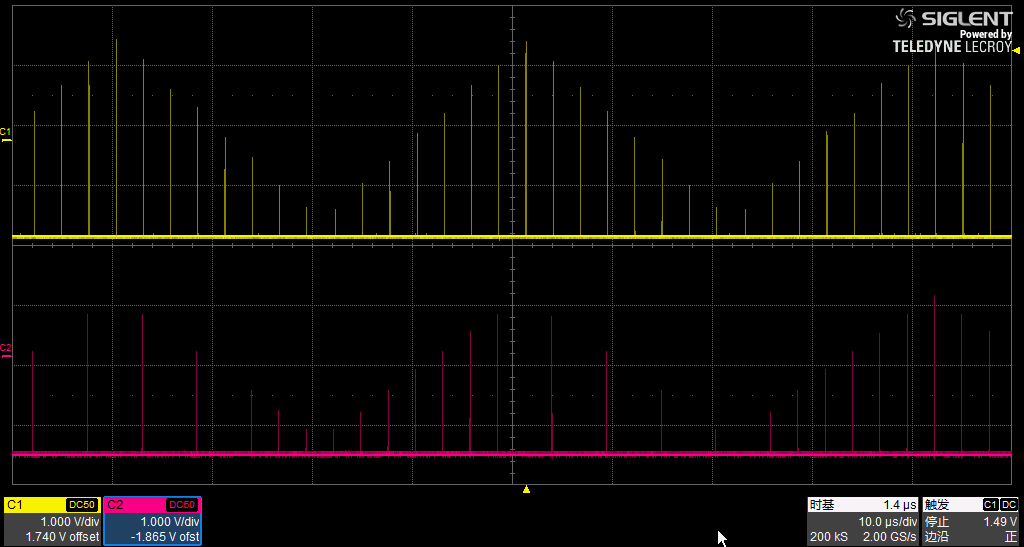

TrueArb 波形技術 使用了創新的TrueArb技術，可克服DDS技術產生的抖動和失真。因為TrueArb采用逐點輸出技術，不會遺漏任何波形信息。同時還具體以下優勢：
· 8 Mpts的波形長度，波形細節更精細
· 16 bit的垂直分辨率，信號保真度更高
· 配合標配的EasyWave上位機軟件，可生成和輸出客戶所需要的信號

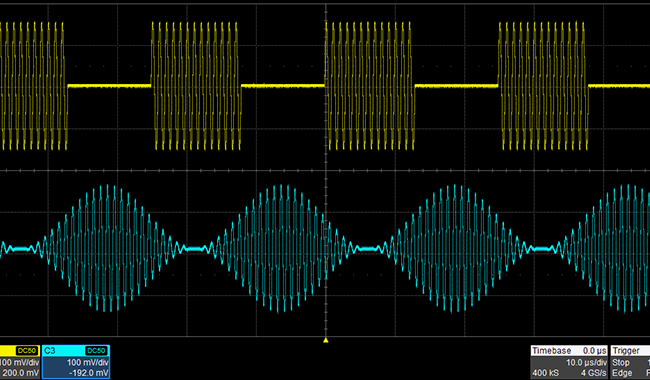

復雜信號生成能力 SDG6000X-E具有強大的波形生成能力。可以完成各種信號調制，波形掃描，猝發輸出以及信號合成。支持內部、外部和手動等觸發源。
· 支持AM, FM, PM, FSK, ASK, PSK, DSB-AM及PWM等多種信號調制
· 支持線性和對數的掃頻方式
· 支持”N循環“和“門控”脈沖串猝發方式
· 支持兩通道波形的合并輸出。可疊加噪聲、調制信號、掃頻信號、Burst信號以及任意波形
· 諧波功能可以模擬信號的合成過程 規格參數 | 帶寬 | 160 MHz、200 MHz、350 MHz 、500 MHz | | 采樣率 | 2.4 GSa/s（2X內插） | | 通道數 | 2 | | 任意波長度 | 2 ~ 8 Mpts | | 垂直分辨率 | 16 bit | | 接口 | 標準 : U SB Host, USB Device, LAN
選件 : GPIB (USB-GPIB 適配器 ) | | 顯示 | 4.3 英寸觸摸顯示屏 , 480 x 272 x RGB | | 調制功能 | AM、 FM、PM、FSK、ASK、PSK、DSB-AM、PWM |
| 多種信號發生功能 | 連續波發生器、脈沖波發生器、函數/任意波形發生器、噪聲發生器 | | 前端保護 | 過壓、過流、短路 | | 信號頻率 | 方波：1 μHz~120 MHz
脈沖：1 μHz~120 MHz
任意波：1 μHz~50 MHz | | 其他功能 | Sweep 功能和 Burst 功能
諧波輸出功能
雙通道波形合并功能
通道間耦合、復制和跟蹤功能
196種內建任意波 |
|
