SDG1000X系列函數/任意波形發生器 主要特性- 等性能雙通道。正弦波、方波最大輸出頻率60 MHz
- 150 MSa/s采樣率，14 bit垂直分辨率
- 逐點輸出任意波，波形長度2~16 kpts
- 脈沖上升/下降時間可調，脈寬精細可調
- 復雜信號合成能力
- 4.3 英寸顯示屏
產品概述

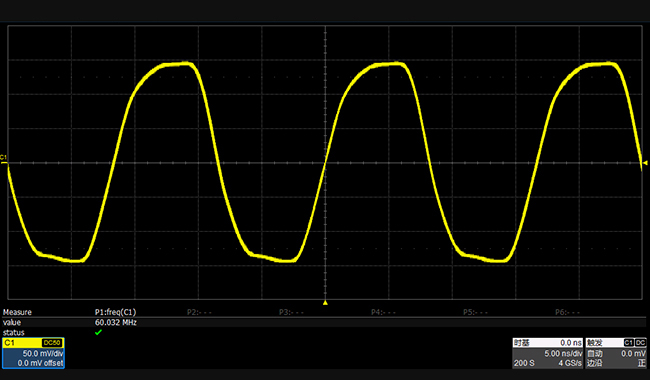

高性能方波 SDG1000X使用了專門的方波產生電路打破了60 MHz的通道帶寬限制，獲得了高性能方波。 · SDG1000X系列的帶寬是60 MHz，卻擁有 60 MHz高性能方波
· 上升/下降時間低于4.2 ns
· 方波具有與脈沖波一致的抖動性能

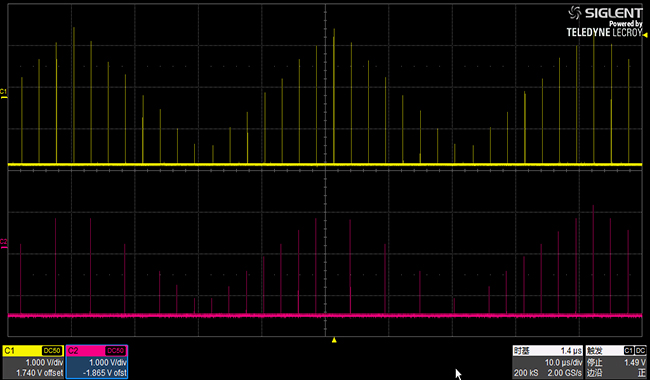

創新的 EasyPulse 技術 DDS方法輸出方波/脈沖時, 如果采樣率和輸出頻率不成整數倍關系，將產生一個采樣周期的抖動。采用EasyPulse技術可克服這個缺陷；產生低抖動的方波和脈沖信號，此外還具有以下優勢： · 脈沖頻率最高可達12.5 MHz
· 上升和下降時間分別可設置最快可達16.8 ns
· 脈寬精細可調，最小可達32.6 ns
· 占空比低至0.001%
· 低抖動
TrueArb 波形技術 使用了創新的 TrueArb 技術，可克服 DDS 技術產生的抖動和失真。因為 TrueArb 采用逐點輸出技術，不會遺漏任何波形信息，同時還具體以下優勢： · 16 kpts的波形長度，波形細節更精細
· 14 bit的垂直分辨率，信號保真度更高
· 配合標配的 EasyWave 上位機軟件，可生成和輸出客戶所需要的信號

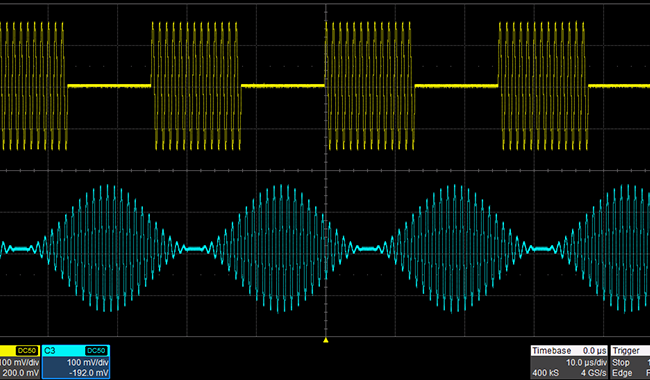

復雜信號生成能力 SDG1000X具有強大的波形生成能力?？梢酝瓿筛鞣N信號調制，波形掃描，猝發輸出以及信號合成。支持內部、外部和手動等觸發源。 · 支持AM, FM, PM, FSK, ASK, PSK, DSB-AM及PWM等多種信號調制
· 支持線性和對數的掃頻方式。
· 支持”N循環“和“門控”脈沖串猝發方式
· 支持兩通道波形的合并輸出?？莎B加噪聲、調制信號、掃頻信號、Burst信號以及任意波形
· 諧波功能可以模擬信號的合成過程 規格參數 | 帶寬 | 25 MHz、30 MHz、60 MHz | | 采樣率 | 150 MSa/s | | 通道數 | 2 | | 任意波長度 | 16 Kpts | | 頻率分辨率 | 1 μHz | | 垂直分辨率 | 14 bit | | 波形 | 正弦波、方波、三角波、脈沖波、高斯白噪聲、196種任意函數波形 |
| 最大輸出幅度 | ±10 V | | 尺寸 | 寬×高×深=260.3 mm×107.2 mm×295.7 mm | | 接口 | 標準 : USB Host, USB Device、LAN
選件 : GPIB (USB-GPIB 適配器 ) | | 調制功能 | AM、 FM、PM、FSK、ASK、DSB-AM、PWM、Sweep、Burst | | 內置頻率計 | 頻率范圍100 mHz ~ 200 MHz |
|
